ZGJQ型  气制动控制集成块总成

1 概述

    ZGJQ系列气制动控制集成块总成，可广泛应用于各水电站的制动器控制工作，集电磁阀自动控制、电磁阀手动控制和手动转阀控制于一体，具有功能齐全、操作简便、性能可靠、灵活方便等特点，该集成块总成全部采用了进口品牌的先导电磁阀及手动转阀，极大程度的提高了产品的内在质量和可靠性。可与电接点压力表及空气调理组合配置于制动控制柜箱体中，亦可单独安装于制动气压管路中。

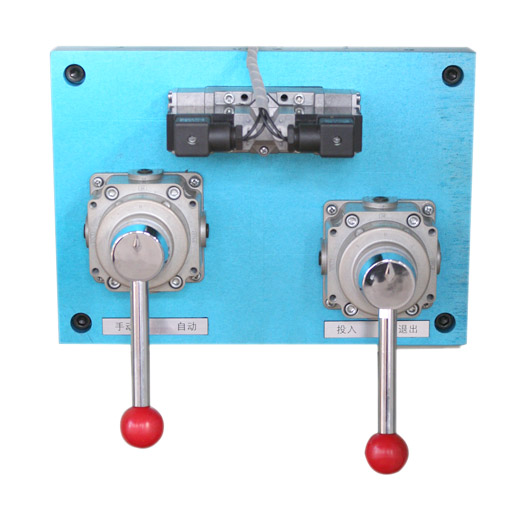

2 外形图及型号说明

型号：ZG□Q-0.8-D24/A220

说明：
1、“ZG”表示：制动缩写；
2、“□”表示：整体形式形式“G” 为管式 ；“J” 为集成式
3、“Q”表示：气压复位；
4、“0.8”表示：制动工作气压MPa
5、“D24/A220”表示：工作电压 直流24V交流220V

1 主要技术参数

3.1 工作气压：0.3-0.8 MPa

3.2 工作电压：DC24V、DC220V、AC220V

3.3 公称通径：φ6-φ10

3.4 管路连接：标准螺纹、管螺纹

3.5 适用介质：无腐蚀性气体

3.6 介质温度：常温

1 操作说明

（1）电磁阀自动控制：

自动控制工作时，先导电磁阀上的手动旋钮必须处于中间水平位置，手动换向转阀的手柄应在自动位置上，手动操作转阀应处于中间垂直的封闭位置，此时压缩空气通过手动换向转阀进入先导电磁阀的进气端，通过接入电磁阀的工作信号，使电磁阀自动换向，即可实现气动工作的自动控制。

（2）电磁阀手动控制：

    在先导电磁阀断电的情况下，分别旋转先导电磁阀上的两个手动旋钮，即可实现先到电磁阀的手动控制操作。注意操作电磁阀一端的手动旋扭换向时，需将另一端旋扭置于中间位置。

（3）手动转阀控制：

    将手动换向转阀的手柄旋转到手动位置，此时先导电磁阀进气端的气源被切断，然后操作手动转阀进行投入、退出操作，即可实现手动控制。

§ 注意事项：

1.手动操作阀在投入和退出的切换过程中出现漏气，原因是手动阀切换不到位所致，手动操作阀的手柄要切换到位，

2.在自动控制或手动控制时，手动换向阀的手柄必须处于相应的位置，否则会影响正常的控制工作。

3.手动操作完成后转入自动控制时，需将手动控制阀手柄切换至中间封闭的垂直位置，注意此时要慢慢转动手柄距垂直位置的1/2时，等待气体全部排出后再将手柄转到垂直位置，转动手柄过快，排出气体不彻底时，可能会影响制动控制的准确性。

4.自动控制时，先导阀上的旋钮必须处于中间的水平位置。

进入该集成块总成的气源必须经过过滤器和油水分离后才能投入使用。
